membuat PCB dengan eagle (2)

membuat pcb (printed circuit board) dengan menggunakan eagle pada intinya mudah asalkan kita tahu komponen apa saja yang digunakan. Pembuatan pcb ini ada 2 tahap yaitu tahap pembuatan schematic sama tahap pembuatan board.

Berikut proses pembuatan schematic pcb dengan menggunakan eagle:

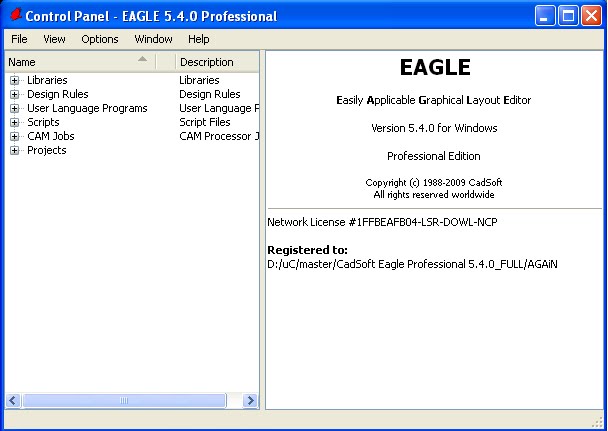

1. Buka software eaglenya















2. kemudian pilih file => new => schematic















3. Setelah dibuka schematic, maka siap dibuat rangkaiannya pertama pilih dulu komponennya dengan meng klik icon add pada toolbar








==> add











4. Kemudian pilih komponen di library-nya eagle kya gini















kalo komponennya sudah ketemu klik ok (jangan drop) trus tinggal ditempatin di schematic-nya
dan disusun seperti rangkaian yang dinginkan. seperti ini

















cara membuat pengkabelan antar komponen bisa menggunakan icon
wire yang terdapat pada tool bar.


setelah itu schematic di save, dan selesailah pembuatan schematicnya

kemudian yang kedua yaitu membuat board, yaitu dengan cara meng klik icon board yang terdapat pada bawah menu view.

=> klik yang ini





Setelah diklik maka akan muncul sebuah jendela board dengan komponen yang pengkabelannya masih acak-acakan.



















yang harus dilakukan pertamakali adalah rapikan dulu posisi dari setiap komponen dan jangan lupa letakkan semua komponen didalam kotak putih cara merapikannya adalah dengan menggunakan fasilitas move

=> move


Setelah dirapikan maka rangkaian akan menjadi seperti berikut



















untuk membuat jalur antar komponen dapat dilakukan secara otomatis yaitu dengan fasilitas auto yang terdapat dalam tool bar




==> auto





setelah diklik akan muncul jendela auto router setup seperti berikut











setelah itu atur pada bagian top diganti dengan N/A kemudian klik ok. Apa yang terjadi? rangkaian yang tadi jalurnya acak sekarang menjadi lebih teratur seperti ini


















jika dalam proses auto router ada suatu kesalahan atau susunan komponen ingin diubah maka ketiklah "ripup;" kemudian enter maka rangkaian akan kembali seperti sebelum di auto router.

setelah jadi maka rangkaian siap di print tapi awas sebelum diprint atur dulu menu view=>hide/display layer maka akan muncul jendela seperti ini



















hanya dipilih yang
- Pads
- Bottom
- Vias

setelah itu terjadi tinggal diprint. mudah bukan.

untuk proses mencetak ke papan pcb-nya tunggu di posting berikutnya.
